玻璃钢旋转螺旋溜槽是综合了螺旋选矿机、螺旋溜槽、摇床、离心选矿机的特点,于1977年研制成的一种新型国内首创的设备,是采矿、选矿的**设备,特别是海滨、河畔、砂滩、溪道的砂矿开采更为理想。产品具有结构合理,安装简单,占地面积少,操作简易,选矿稳定,分矿清楚,处理量大,效率高选矿富集比高、回收率高,运转可靠的特点。具有重量轻、防潮、防锈、耐腐蚀,对给矿量和浓度、粒度、品位的波动适应性强,无噪音等优点。
用途:
本设备适用于分选粒度0.3--0.02毫米细料的铁矿、钛铁矿、铬铁矿、硫铁矿、锆英石、金红石、独居石、磷乙矿、钨矿、锡矿、钽矿、铌矿以及具有比重差异的其他有色金属、稀有金属和非金属矿物体。本设备具有选别过程稳定、容易控制,给矿浓度允许变化范围大,富集比高、回收率高,占地面积小、耗水量少,结构简单,无需动力,处理量大,安装简易,操作方便,投资小见效快等优点。
使用方法及原理:

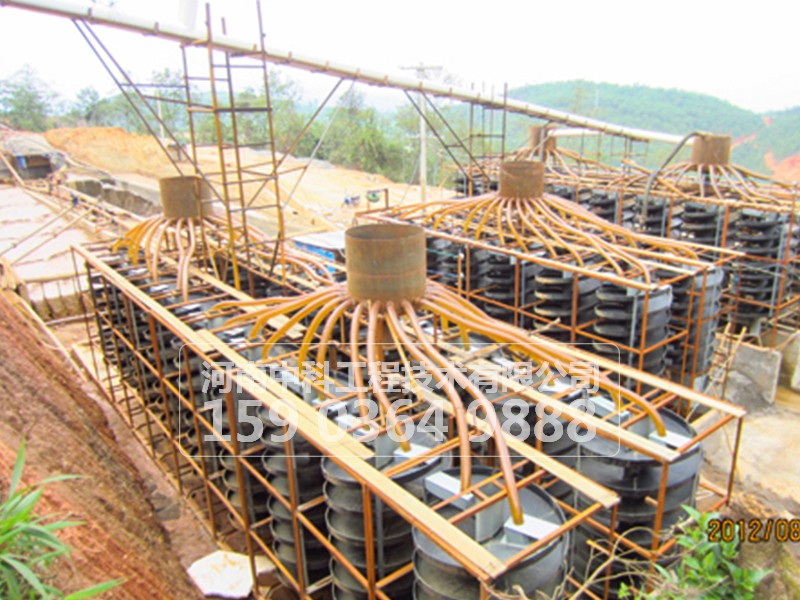

将螺旋溜槽立起,校准垂直线,用铁架或木头固定在合适的位置,由砂泵将矿砂送到螺旋上顶两个进料口处,加入补充水,调节矿桨浓度,矿桨自然从高往下旋流,在旋转的斜面流速中产生一种惯性的离心力,以矿砂的比重、粒度、形状上的差异,通过旋流的重力和离心力的作用,将矿与砂分开,精矿流入精矿斗用管道接出,尾砂流进尾砂斗用管道接到砂池,再用砂泵排走,完成了选矿的全过程。
螺旋溜槽技术特性及操作条件:
型号 | 5LL-1200 | 5LL-900 | 5LL-600 | 5LL-400 | |
外径(mm) | 1200 | 900 | 600 | 400 | |
螺距(mm) | 900/720/540 | 675/540/405 | 450/360/270 | 240/180 | |
距径比(螺距/直径) | 0.75/0.6/0.45 | 0.75/0.6/0.45 | 0.75/0.6/0.45 | 0.6/0.45 | |
横向倾角(度) | 9° | 9° | 9° | 9° | |
每台**安装螺旋头数 | 4 | 4 | 3 | 2 | |
给矿粒度(mm) | 0.3-0.03 | 0.3-0.03 | 0.2-0.02 | 0.2-0.02 | |
给矿浓度(%) | 25-55 | 25-55 | 25-55 | 25-55 | |
生产能力(t/h) | 4-6 | 2-3 | 0.8-1.2 | 0.15-0.2 | |
外形尺寸 | 长(mm) | 1360 | 1060 | 700 | 460 |
宽(mm) | 1360 | 1060 | 700 | 460 | |
高(mm) | 5230 | 4000 | 2600 | 1500 | |
重量(kg) | 600 | 400 | 150 | 50 |
